以跳動粒子和局部放電作為兩個聲波發射源。這一聲信號有很寬的頻帶，且可達幾百千赫。從GIS內部的聲源和到外部聲傳感器的路徑見圖所示。從圖中可以看到，對于兩個聲源的傳播路徑有很大的區別。從粒子發出的聲信號直接到達金屬殼，然后通過金屬到達傳感器。另一方面，放電產生的聲信號，同樣也是在到達傳感器之前通過SF6氣體和金屬殼體。由傳感器測得的聲信號幅值和形狀，不但是發射源的函數，而且與路徑有很大關系。所以，對于傳播中的聲波形狀特征要根據當時的GIS結構特征而定，尤其用超聲定位，就更應考慮聲的傳播路徑。

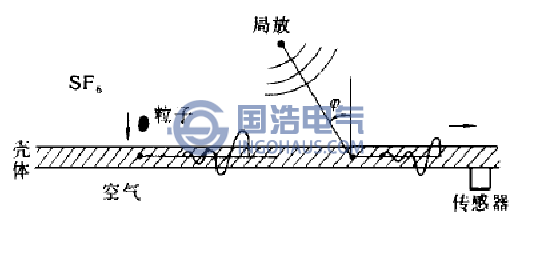

聲的傳播路徑
